重回帰分析
2025.11:CmdStanPy対応に改訂
ベイズ分析のためのソフトStanへのPythonインターフェースCmdStanPy対応に改訂した。CmdStanPyの簡単な説明を、このウェブサイトに用意した。
重回帰分析として独立変数が2個の場合について考える。

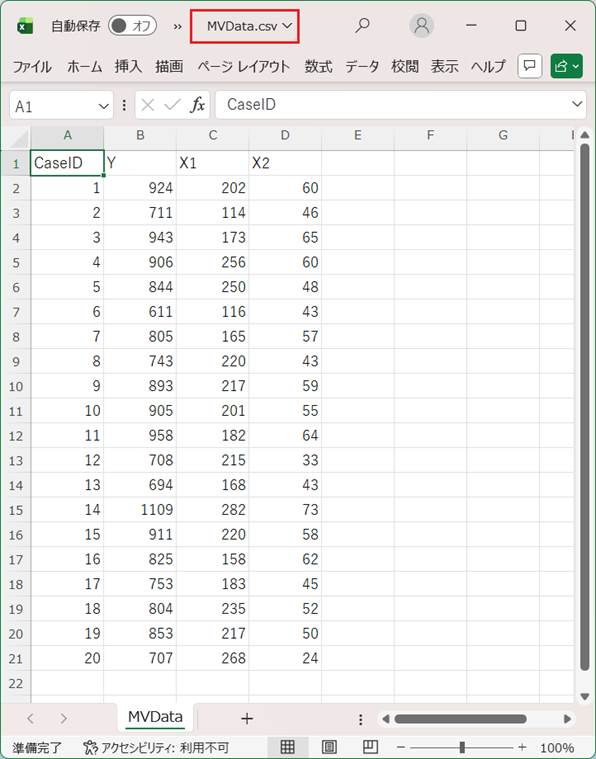

図1
図1に対する重回帰モデルを以下のように設定する。
![]()
パラメータの事前分布は、平らな事前分布として標準偏差の大きい正規分布と指数分布を以下のように設定する。
![]()
![]()
上記の確率モデルによるベイズ分析を行うためにStanスクリプトをリスト1のように用意した。
スクリプトファイルとデータファイルは、圧縮ファイルfiles_mregress.zipにまとめた。ダウンロード・展開すれば自由に利用できる。
リスト1 重回帰分析のStanスクリプト(mv_regress.stan)
data {
int N;
array[N] real Y;
array[N] real X1;
array[N] real X2;
}
parameters {
real b0;
real b1;
real b2;
real<lower = 0.0> sgm;
}
model {
b0 ~ normal(0, 1000);
b1 ~ normal(0, 1000);
b2 ~ normal(0, 1000);
sgm ~ exponential(0.01);
for (i in 1:N)
Y[i]
~ normal(b0 + b1 * X1[i] + b2 * X2[i], sgm);
}
リスト1のStanスクリプトを使って図1のデータの重回帰分析を行うPythonスクリプトをリスト2のように用意した。
リスト2 重回帰分析を行うPythonスクリプト(MRegress.py)
from cmdstanpy import CmdStanModel
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import arviz as az
from matplotlib import cm
import seaborn as sb
df = pd.read_csv('MVData.csv')
data = df.values
print('data =')
Y = data.T[1]
X1 = data.T[2]
X2 = data.T[3]
for y, x1, x2 in zip(Y, X1, X2):
print(y, x1, x2)
Data = {'N':len(Y), 'Y':Y, 'X1':X1,
'X2':X2}
model =
CmdStanModel(stan_file='mv_regress.stan')
fit = model.sample(data=Data)
print(fit.summary())
inf_data = az.from_cmdstanpy(fit) # Arviz DataFrame型に変換
az.plot_trace(inf_data)
# トレースプロット
plt.tight_layout()
plt.show()
fit = fit.draws_pd()
# Pandas DataFrame型に変換
b0_hat = np.median(fit['b0'])
b1_hat = np.median(fit['b1'])
b2_hat = np.median(fit['b2'])
sb.kdeplot(fit['b0'])
plt.title('b0: median = {0:.2f}'.format(b0_hat))
plt.savefig('Figb0.png')
plt.show()
sb.kdeplot(fit['b1'])
plt.title('b1: median =
{0:.2f}'.format(b1_hat))
plt.savefig('Figb1.png')
plt.show()
sb.kdeplot(fit['b2'])
plt.title('b2: median =
{0:.2f}'.format(b2_hat))
plt.savefig('Figb2.png')
plt.show()
fig = plt.figure()
ax = fig.add_subplot(projection='3d')
ax.scatter(X1, X2, Y, color='blue')
Xs = np.linspace(min(X1), max(X1),
100)
Ys = np.linspace(min(X2), max(X2),
100)
Xg, Yg = np.meshgrid(Xs, Ys)
Z = np.empty((100, 100))
for iy in range(100):
for ix in range(100):
Z[iy][ix] = b0_hat + b1_hat * Xs[ix] + b2_hat * Ys[iy]
ax.plot_surface(Xg, Yg, Z, cmap =
cm.viridis, alpha = 0.3)
ax.set_xlabel('X1')
ax.set_ylabel('X2')
ax.set_zlabel('Y')
ax.set_title('Multivariate
Regression')
for i in range(len(Y)):
plt.plot([X1[i],X1[i]],
[X2[i],X2[i]],
[b0_hat + b1_hat*X1[i] + b2_hat*X2[i], Y[i]], c = 'm')
plt.plot([0], [0], [b0_hat], 'D',
color = 'r',
label = '(0, 0, b0)' + '\n' + f'b0={b0_hat:.2f}')
plt.legend()
plt.title('You can rotate this graph
by dragging')
plt.savefig('FigRegress.png')
plt.show()
リスト1のスクリプトファイル(mv_regress.stan)、リスト2のスクリプトファイル(MRegress.py)、および入力デーらファイル(例えば図1のファイルMVData.csv)を同じフォルダに置く。そのフォルダにカレントディレクトリ(フォルダ)を移し、CmdStanPyのインストールされた環境で次のコマンドを実行する。
(stan)
*****/files_mregress$ python MRegress.py
上のコマンドを実行すると、ファイルが読み込まれ、Stanスクリプトのコンパイルが始まる。コンパイルに多少時間が掛かる。コンパイルが終了すると、MCMCサンプリングが行われ、サンプリング後、トレース図(図2)が表示される。

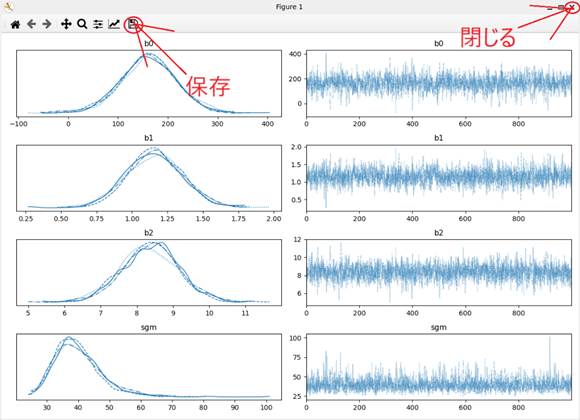

図2

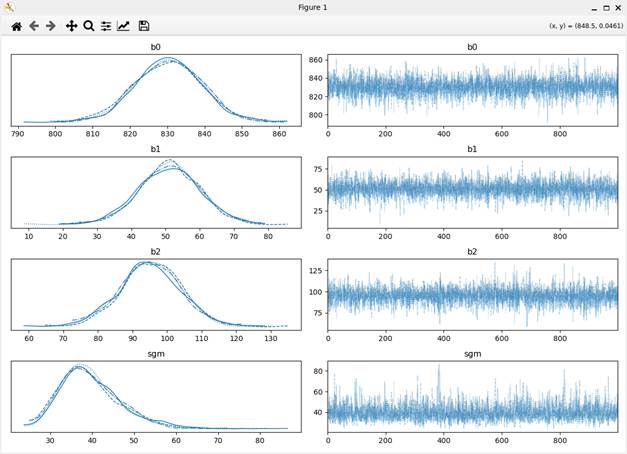

左側に事後分布のグラフ、右側にサンプリングのトレース図が表示されている。
図2のWindowを閉じると、図3のグラフが表示される。

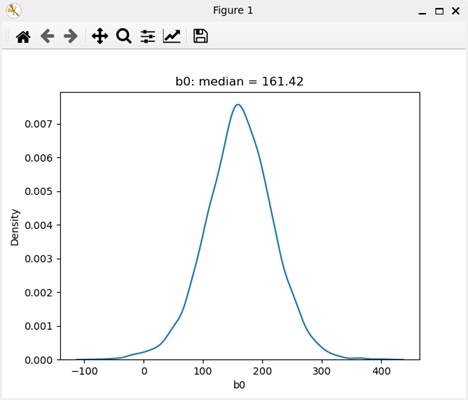

図3 b0の事後分布
b0の事後分布のグラフである。点推定値として中央値が示されている。Gelmanら(2021)は、代表値として、平均値より安定した中央値を勧めている。
図3のWindowを閉じると、図4のグラフが表示される。

図4 b1の事後分布

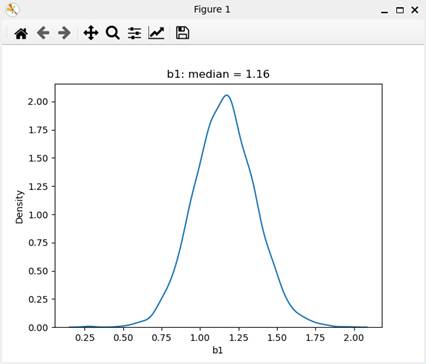

b1の事後分布のグラフである。
図4のWindowを閉じると、図5のグラフが表示される。

図5 b2の事後分布

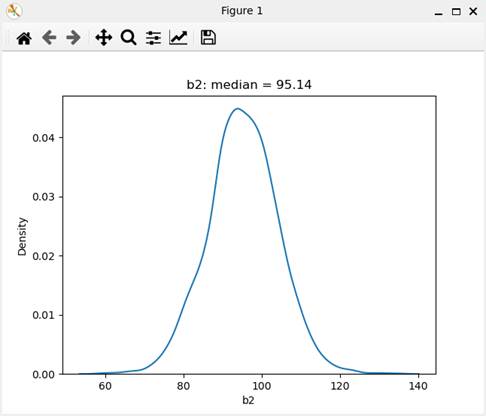

b2の事後分布のグラフである。
図5のWindowを閉じると、図6の3Dグラフが表示される。

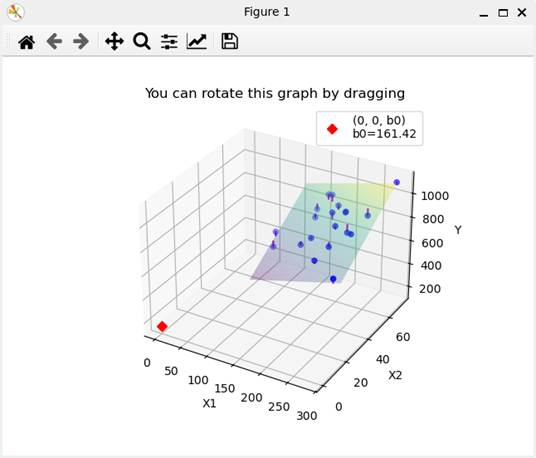

図6 回帰平面
回帰平面のグラフは、グラフ上をドラッグすれば回転できる。
図6では、重回帰モデルの定数項b0は点
における値であるので、データ点の集まりから離れた位置に
が赤色の小菱形としてプロットされている。
独立変数を中心化すると、定数項は独立変数の平均値における重回帰平面の値となる。中心化については、次に扱う。
図6のWindowを閉じると、スクリプトの実行終了である。
偏回帰係数b1、b2の値は、それぞれの独立変数の値が1だけ異なるときの回帰平面の値の違いを表す。これを独立変数の値が標準偏差だけ異なるときの回帰平面の値の違いを表すようにするときは、それぞれの独立変数の値をその標準偏差で割ったものを用いればよい。
変数
の中心化と標準偏差を1に揃えることは変量の標準化と呼ばれているが、標準化後の変量を
で表すと、次式で与えられる。
![]()
ここで、
は平均値、
は標準偏差を表す。
独立変数の標準化を行い、重回帰分析を行うPythonスクリプトをリスト3に示す。
リスト3 独立変数の標準化による重回帰分析(MRegress_Z.py)
from cmdstanpy import CmdStanModel
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import arviz as az
import seaborn as sb
from matplotlib import cm
df = pd.read_csv('MVData.csv')
data = df.values
Y = data.T[1]
X1 = data.T[2]
X2 = data.T[3]
for y, x1, x2 in zip(Y, X1, X2):
print(y, x1, x2)
#
#
標準化
#
Z1 = (X1 - np.mean(X1)) / np.std(X1)
Z2 = (X2 - np.mean(X2)) / np.std(X2)
print('X1: mean = {0:.3f} std = {1:.3f}'.format(np.mean(X1),
np.std(X1)))
print('X2: mean = {0:.3f} std = {1:.3f}'.format(np.mean(X2),
np.std(X2)))
Data = {'N':len(Y), 'Y':Y, 'X1':Z1,
'X2':Z2}
model =
CmdStanModel(stan_file='mv_regress.stan')
fit = model.sample(data=Data)
print(fit.summary())
inf_data = az.from_cmdstanpy(fit) # Arviz DataFrame型に変換
az.plot_trace(inf_data)
# トレースプロット
plt.tight_layout()
plt.show()
fit = fit.draws_pd()
# Pandas DataFrame型に変換
b0_hat = np.median(fit['b0'])
b1_hat = np.median(fit['b1'])
b2_hat = np.median(fit['b2'])
sb.kdeplot(fit['b0'])
plt.title('b0: median =
{0:.2f}'.format(b0_hat))
plt.savefig('Figb0_c.png')
plt.show()
sb.kdeplot(fit['b1'])
plt.title('b1: median =
{0:.2f}'.format(b1_hat))
plt.savefig('Figb1_c.png')
plt.show()
sb.kdeplot(fit['b2'])
plt.title('b2: median =
{0:.2f}'.format(b2_hat))
plt.savefig('Figb2_c.png')
plt.show()
fig = plt.figure()
ax = fig.add_subplot(projection='3d')
ax.scatter(Z1, Z2, Y, color='blue')
Xs = np.linspace(min(Z1), max(Z1),
100)
Ys = np.linspace(min(Z2), max(Z2),
100)
Xg, Yg = np.meshgrid(Xs, Ys)
Z = np.empty((100, 100))
for iy in range(100):
for ix in range(100):
Z[iy][ix] = b0_hat + b1_hat * Xs[ix] + b2_hat * Ys[iy]
ax.plot_surface(Xg, Yg, Z, cmap =
cm.viridis, alpha = 0.3)
ax.set_xlabel('Z1')
ax.set_ylabel('Z2')
ax.set_zlabel('Y')
ax.set_title('Multivariate
Regression')
for i in range(len(Y)):
plt.plot([Z1[i],Z1[i]],
[Z2[i],Z2[i]],
[b0_hat + b1_hat*Z1[i] + b2_hat*Z2[i], Y[i]], c = 'm')
plt.plot([0], [0], [b0_hat], 'D',
color = 'r',
label = '(0, 0, b0)' + '\n' + f'b0={b0_hat:.2f}')
plt.legend()
plt.title('You can rotate this graph
by dragging')
plt.savefig('FigRegress_c.png')
plt.show()
リスト3のPythonスクリプトファイル(MRegress_Z.py)、リスト1のStanスクリプトファイル(mv_regress.stan)、および入力データファイル(図1:MVData.csv)を同じフォルダに置く。そのフォルダにカレントディレクトリ(フォルダ)を移し、CmdStanPyのインストールされた環境において、次のコマンドを実行する。
(stan)
*****/files_mregress$ python MRegress_Z.py
上のコマンドを実行すると、ファイルが読み込まれ、Stanスクリプトのコンパイルが始まる。コンパイル後、MCMCサンプリングが行われ、サンプリング後、トレース図が表示される(図7)。

図7
左側に事後分布のグラフ、右側にサンプリングのトレースが表示されている。
図7のWindowを閉じると、図8のグラフが表示される。

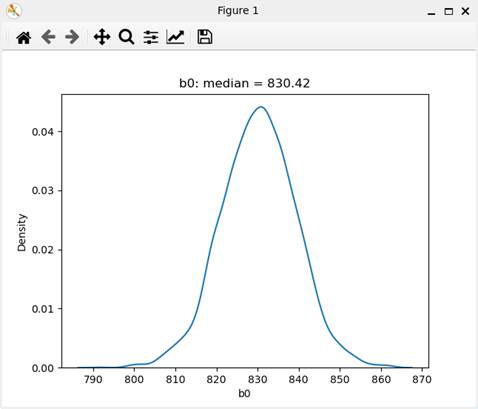

図8 b0の事後分布
定数項b0の事後分布のグラフである。定数項b0は、中心化された独立変数に対するものであるので、中心化される前の独立変数の平均値における回帰平面の値である。
図8のWindowを閉じると、図9のグラフが表示される。

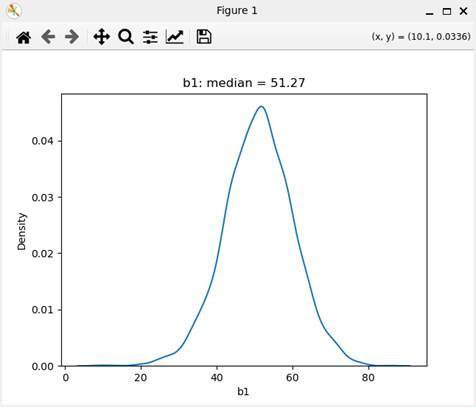

図9 b1の事後分布
偏回帰係数b1の事後分布のグラフである。
図9のWindowを閉じると、図10のグラフが表示される。

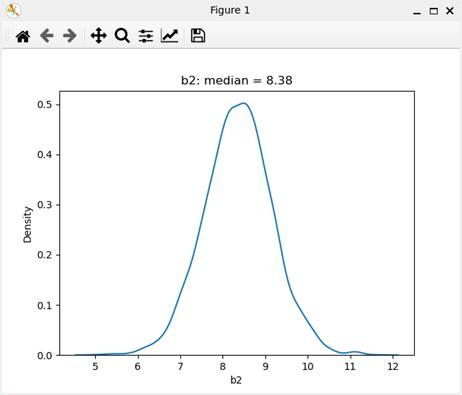

図10 b2の事後分布
偏回帰係数b2の事後分布のグラフである。
図10のWindowを閉じると、図11の3Dグラフが表示される。

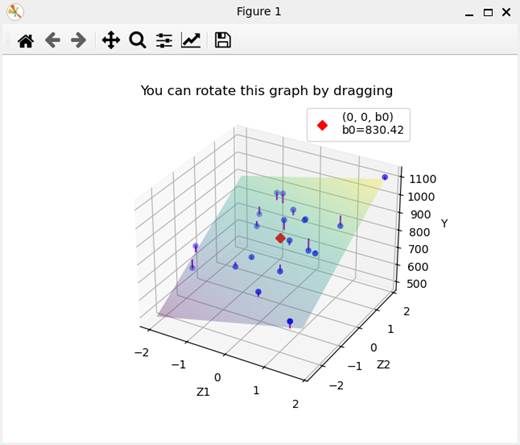

図11 回帰平面
3Dグラフは、ドラッグすると回転することができる。
定数項の表す点
が、データの独立変数Z1,Z2の平均値0に対応する位置の重回帰平面の値であるので、データ全体の中央に位置している。独立変数Z1、Z2の変域も標準化されているので同じ範囲であるといえる。
図11のWindowを閉じると、スクリプトの実行終了である。
Gelman, A., Hill, J., & Vehtari, A. (2021). Regression and other stories. Cambridge University
